KPRO-Ftype

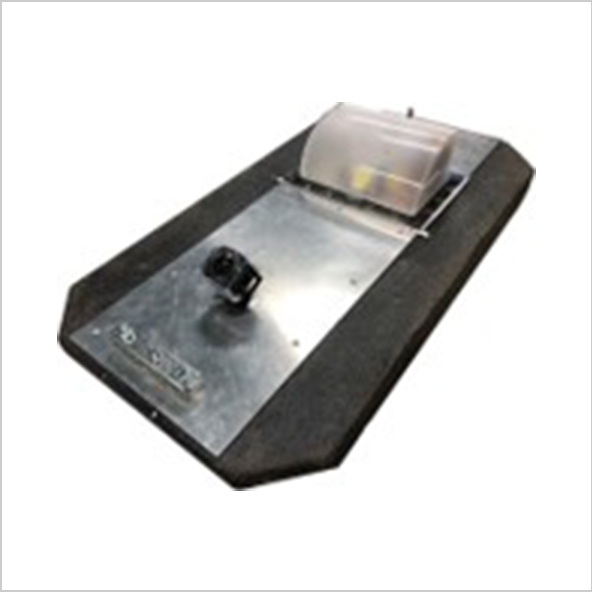

基本仕様基本仕様

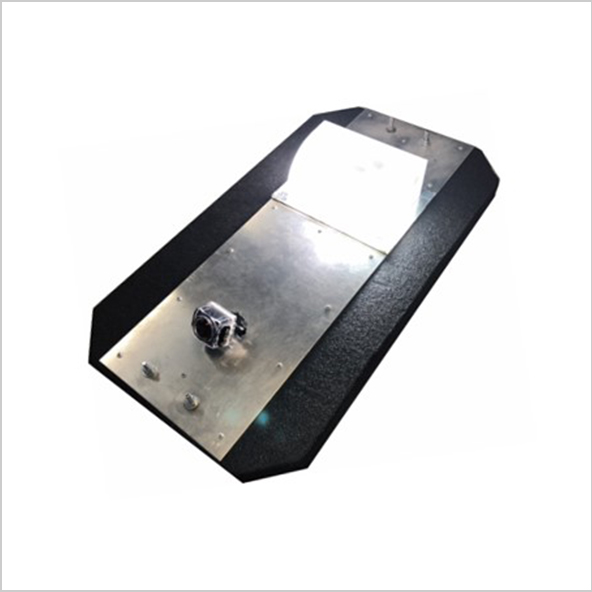

基本仕様(点灯時)基本仕様(点灯時)

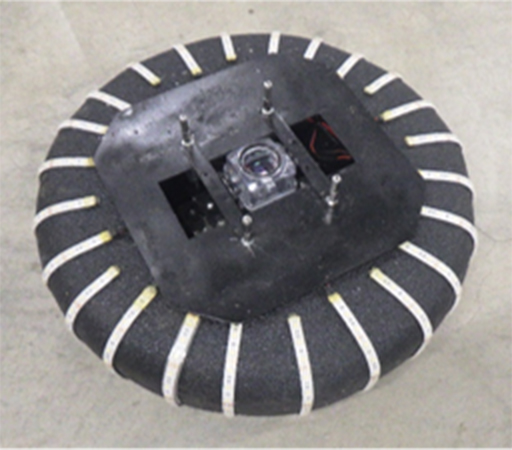

円盤仕様円盤仕様

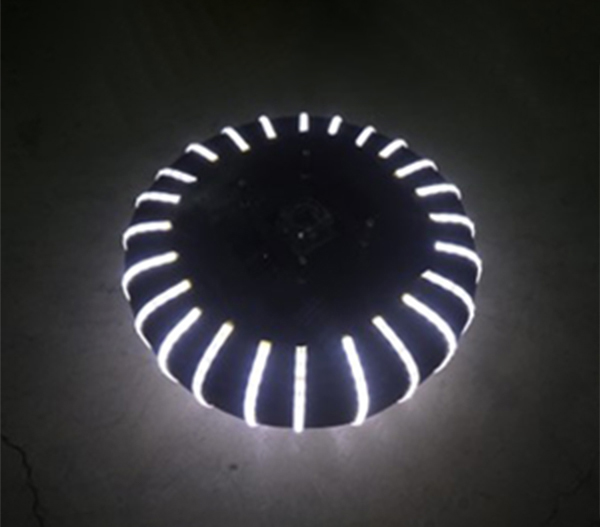

円盤仕様(点灯時)円盤仕様(点灯時)

φ800以上の中大口径管は、「流量が多い」「流速が速い」「水位が深い」等の特徴を有しており、一部では激流になっている箇所もあり、既存の調査用カメラ機器では調査が困難になるだけでなく、調査業務を行う作業員の身に危険を及ぼす箇所もあり、十分な老朽化に関する実態把握ができていません。
老朽化の進行状況を早期に把握するのに加え、作業員の安全を確保しながら幹線全体を調査できる技術として開発されたのが「KPROーFtype」です。

ポイント

・船型のため、水深が深く空間がない場所での使用に最適

・フルHDカメラを用いて管内を鮮明に撮影

・機器本体は軽量・コンパクトなため管内への搬入や回収が容易

・有毒ガス、高流速、堆積物等による調査困難箇所を解消

「KPROーFtype」は管内での組立作業が要らず、φ600のマンホールから直接管路への昇降が可能です。カメラはフルHDのアクションカムを使用し、船体によって広角撮影や360°撮影によって鮮明な動画を撮影しています。調査距離は本体に取り付けた命綱のロープの長さに比例します。

船体はオーソドックスな「基本仕様」や360°撮影を行う「円盤仕様」のほかに「小型仕様」「延伸仕様」「薄型仕様」と管内の状況に合わせたタイプをラインナップしています。これらの仕様を現場に合わせてうまく使用することで、φ500㎜~4000㎜の幅広い管径に対応することが可能となります。

仕様

仕様



基本仕様 撮影画像

基本仕様

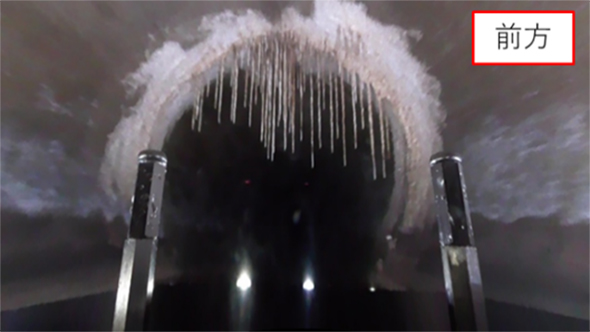

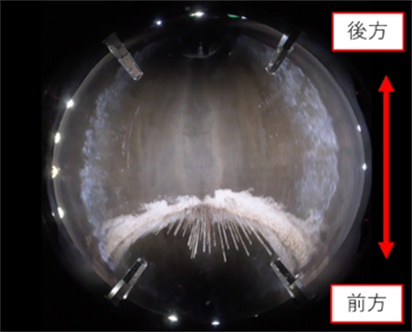

円盤仕様 撮影画像

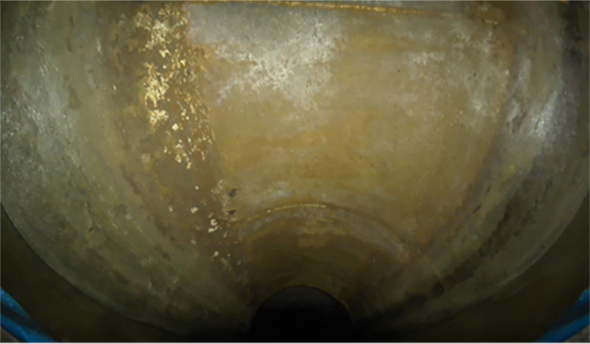

平面画像(管頂部を撮影)平面画像(管頂部を撮影)

広角画像(下流側正面を撮影)広角画像(下流側正面を撮影)
